Magneetschakelaars

Sluit magneetschakelaars aan voor het schakelen van apparaten, zoals warmtepompen en boilers die SG-ready zijn.

ℹ️ Over magneetschakelaars​

De Currentt Navigator Pro beschikt over 8 uitgangen voor het aansturen van magneetschakelaars en/of contactors. De uitgangen leveren 230VAC waardoor het mogelijk is 230VAC magneetschakelaars rechtstreeks aan te sluiten op een uitgang. De uitgangen kunnen zodoende gebruikt worden om verbruikers/opwekkers in- of uit te schakelen. Bijvoorbeeld voor het aansturen van een boiler.

Hoe het werkt​

Een magneetschakelaar wordt bediend met een spoel. Zet je 230VAC vanuit een uitgang op de spoel, dan trekt die de contacten om. Haal je de spanning weg, dan vallen ze terug in de ruststand. De spoel en de contacten zijn galvanisch gescheiden: de Navigator schakelt de spoel, de contacten schakelen een ander circuit.

Er zijn twee soorten contacten:

  • Maakcontact (Normally Open NO): in rust open, gesloten als de spoel onder spanning staat. Het aangesloten apparaat staat standaard UIT.
  • Verbreekcontact (Normally Closed NC): in rust gesloten, open als de spoel onder spanning staat. Het aangesloten apparaat staat standaard AAN.

🪛 Installatie-instructies​

Iedere uitgang op de Navigator kan op maximaal 60W schakelen. Gebruik dus magneetschakelaars waarvan de spoel minder dan 60W nodig heeft.

Het ligt aan het type apparaat dat je gaat schakelen welk aansluitschema je dient te gebruiken:

  • Niet-slimme apparaten: harde aan/uit-schakeling met één magneetschakelaar.
  • SG-ready apparaten: vier mogelijke bedrijfsmodi met twee magneetschakelaars.

Niet-slimme apparaten​

Voor niet-slimme apparaten zonder eigen stuuringang (boiler, laadgroep, verwarmingselement), schakel je de voeding van het apparaat met één magneetschakelaar. Afhankelijk van of het apparaat standaard aan of uit moet staan, gebruik je de verschillende contactsoorten, bijvoorbeeld:

Aansluiting​

  1. Verbind een uitgang van de Navigator (230VAC, fase) met A1 op de spoel en de nul met A2.
  2. Voer de voeding van het apparaat in op de ingangszijde van de contacten (1 maakcontact bij 1-fase, 3 bij 3-fase).
  3. Sluit de uitgangszijde van de contacten aan op het apparaat.

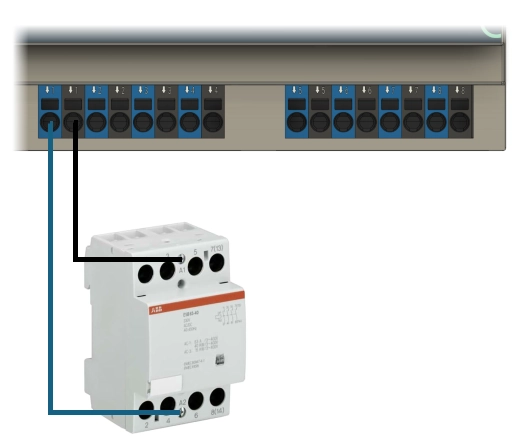

Aansluitschema magneetschakelaars

SG-ready apparaten​

Voor SG-ready apparaten (zoals een warmtepomp die het SG-ready protocol ondersteund) zijn vier bedrijfsmodi mogelijk:

  • Modus 1 - Geblokkeerd: De warmtepomp wordt geblokkeerd.
  • Modus 2 - Normaal: De warmtepomp draait volgens haar eigen, energiezuinige regeling.
  • Modus 3 - Hoog: De warmtepomp wordt aangespoord om meer stroom te verbruiken.
  • Modus 4 - Maximaal: De warmtepomp wordt verplicht ingeschakeld op vol vermogen.

Deze bedrijfsmodi schakel je met twee magneetschakelaars, bijvoorbeeld:

Aansluiting​

  1. Verbind uitgang 1 van de Navigator met A1 van schakelaar 1, en de nul met A2. Doe hetzelfde met uitgang 2 en schakelaar 2.
  2. Sluit het maakcontact van schakelaar 1 aan op SG1-ingang van de warmtepomp en dat van schakelaar 2 op SG2-ingang.
  3. Met beide uitgangen uit staat de warmtepomp in stand 2 (normaal bedrijf), de veilige uitgangspositie.

Bekijk uitgebreide installatie-instructies voor SG-ready warmtepompen
