RS-485 Modbus
Verbind Modbus apparaten, zoals omvormers, batterijen en meters via de RS-485 bus. Let op dat ieder apparaat een uniek Modbus-adres heeft.
ℹ️ Over RS-485 Modbus
De RS-485 aansluiting kan gebruikt worden om verschillende soorten apparatuur aan te sluiten. De Currentt Navigator Pro bevat een speciaal systeem waardoor apparaten met verschillende RS-485 instellingen (zoals baudrate, pariteit en stop bits) toch parallel op dezelfde bus kunnen worden aangesloten. Dit bespaart configuratietijd, aangezien het niet meer nodig is de RS-485 verbinding van de apparatuur op elkaar af te stemmen.
🪛 Installatie-instructies

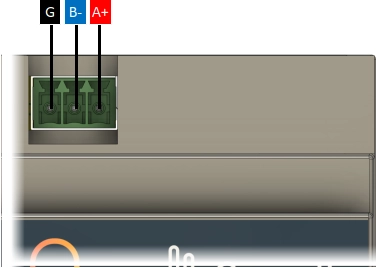

Gebruik altijd twisted-pair kabel waarbij een aderpaar wordt gebruikt voor de A+ en B- verbinding. Indien de kabel is voorzien van afscherming, sluit deze afscherming dan aan op G op de Navigator en ook op de ground van de te koppelen apparatuur. Gebruik de meegeleverde insteekconnector om de kabel aan te sluiten en vervolgens te koppelen aan de Navigator.
Officieel is RS-485 Modbus ontworpen voor punt-naar-punt-topologie. Voor afstanden minder dan 25 meter kan over het algemeen in de praktijk ook de ster-topologie worden toegepast.
De RS-485 aansluiting van de Currentt Navigator Pro bevat een interne afsluitweerstand van 120Ω die desgewenst via de software kan worden in- of uitgeschakeld. Standaard is de afsluitweerstand ingeschakeld.
