Neovolt via Modbus RTU (RS-485)
Deze handleiding beschrijft stap voor stap hoe je een Neovolt batterijsysteem aansluit op de Currentt Navigator via Modbus RTU over RS-485.
Zie ook: Voor aansluiting via het netwerk (Modbus TCP), raadpleeg de handleiding Neovolt Modbus TCP.
✅ Compatibele modellen
| Model | Vermogen |
|---|---|
| BW-INV-SPH5K + BW-BAT-10.1P | 5 kW |
| BW-INV-SPH3.6K + BW-BAT-10.1P | 3,6 kW |
| BW-INV-SPB5K + BW-BAT-10.1P | 5 kW (AC-gekoppeld) |
| BW-INV-TPH10K + BW-BAT-4.8S | 10 kW (driefase) |
🧰 Benodigdheden
- Currentt Navigator Pro (met RS-485 Modbus aansluiting)
- RS-485 kabel met RJ45-connector (CAT5)
🪛 Installatie-instructies
Stap 1: Neovolt installeren
- Installeer de Neovolt volgens de meegeleverde installatiehandleiding
- Zorg dat het systeem is ingeschakeld en correct werkt
Stap 2: RS-485 kabel aansluiten
- Draai de wartelmoeren van de kabeldoorvoeren op het COM-aansluitpaneel los
- Verwijder de 4 schroeven van het COM-aansluitpaneel (PH2, 1,5 Nm)
- Leid de communicatiekabel door de kabeldoorvoer (draai de wartelmoer nog niet vast)
- Sluit een CAT5 kabel met RJ45-connector aan op de RS485 poort van de omvormer
- Sluit het andere uiteinde aan op de RS-485 Modbus aansluiting van de Currentt Navigator
- Plaats het COM-aansluitpaneel terug en draai de 4 schroeven vast
- Draai de wartelmoer van de kabeldoorvoer vast

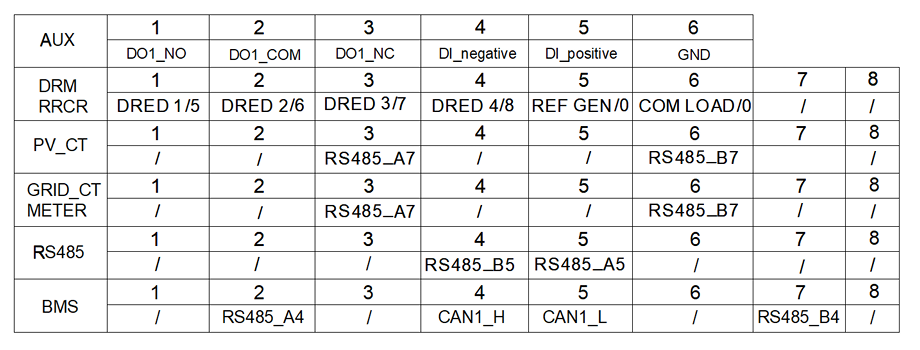

Pindefinitie RS485-poort (RJ45)
De RS485-poort gebruikt een RJ45-connector (T568B). Alleen pin 4 en 5 worden gebruikt:
| Pin | Functie |
|---|---|
| 1 | — |
| 2 | — |
| 3 | — |
| 4 | RS485_B (Data −) |
| 5 | RS485_A (Data +) |
| 6 | — |
| 7 | — |
| 8 | — |
Ground-verbinding
Sluit de ground (GND) slechts aan een zijde aan: of aan de Currentt Navigator, of aan het apparaat — maar nooit aan beide kanten. Het verbinden van ground aan beide zijden kan een aardlus veroorzaken, wat leidt tot communicatiestoringen.
Stap 3: Configuratie in de Currentt Navigator
Na het aansluiten en configureren van de omvormer moet de batterij worden toegevoegd in de Currentt Navigator.
Via de installatiehulp (aanbevolen)
- Klik op het instellingenicoon (rechtsbovenin het scherm)
- Kies Installatiehulp
- Volg de stappen op het scherm
Handmatig configureren
- Klik op het instellingenicoon (rechtsbovenin het scherm)
- Ga naar Componenten
- Klik op de + knop bij de sectie Batterijen
- Selecteer Neovolt
- Voer de verbindingsgegevens in:
| Parameter | Waarde |
|---|---|
| Verbinding | Modbus RTU (RS-485) |
| Modbus-adres | 85 (standaard) |
| Baudrate | 9600 |
| Databits | 8 |
| Pariteit | Geen (N / disabled) |
📋 Samenvatting instellingen
| Parameter | Waarde |
|---|---|
| Verbinding | RS-485 (Modbus RTU) |
| Protocol | Modbus RTU |
| Connector | RJ45 |
| Modbus-adres | 85 (standaard) |
| Baudrate | 9600 |
| Databits | 8 |
| Pariteit | Geen (N / disabled) |
🛟 Probleemoplossing
| Probleem | Mogelijke oorzaak | Oplossing |
|---|---|---|
| Geen verbinding | Verkeerde bekabeling | Controleer de RS-485 kabel en RJ45-aansluiting |
| Geen verbinding | Verkeerd Modbus-adres of baudrate | Controleer of het Modbus-adres op 85 staat en de baudrate op 9600 |
| Batterij reageert niet | Systeem niet ingeschakeld | Controleer of de Neovolt is ingeschakeld en operationeel is |
