WHES batterij

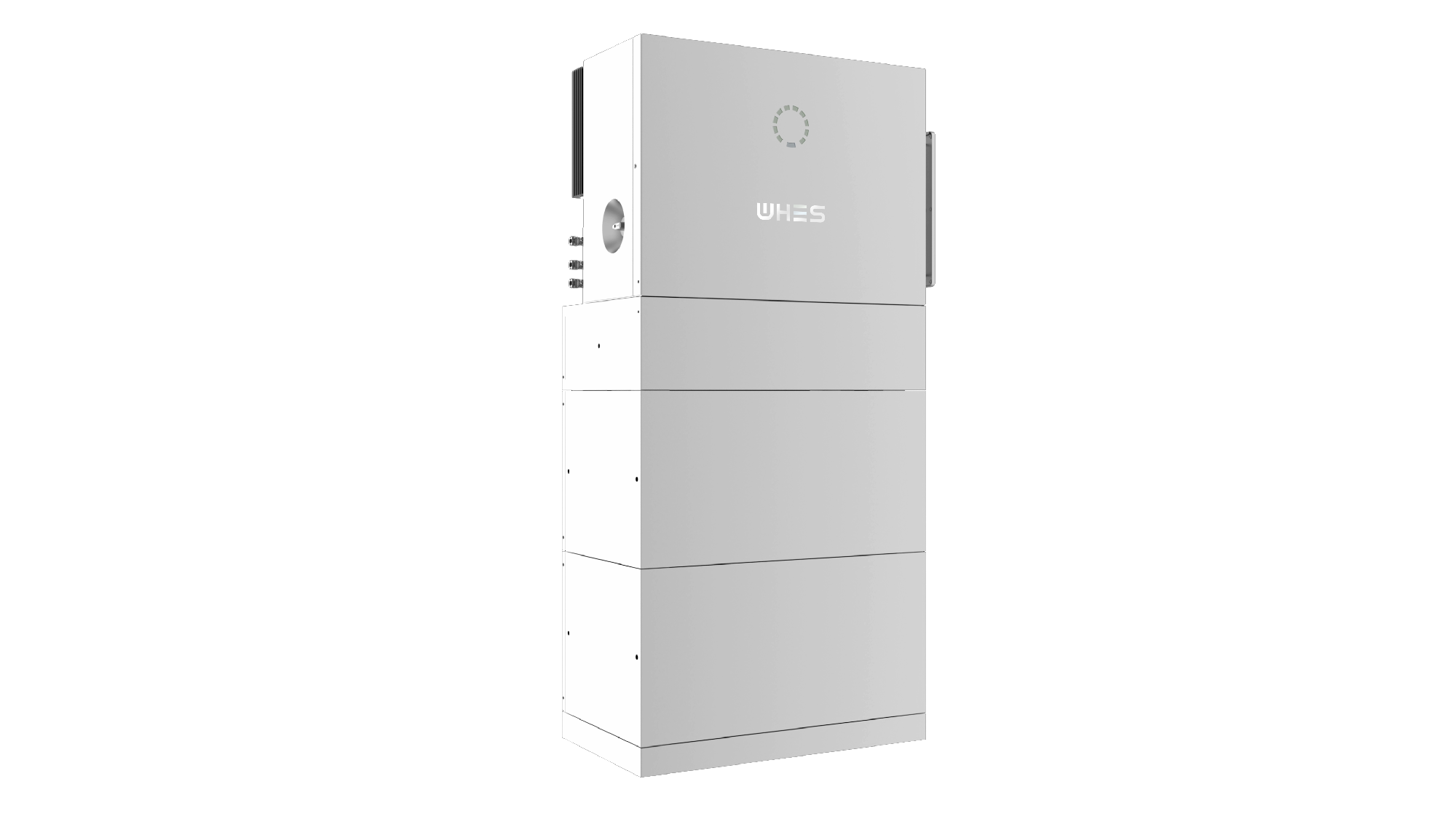

De WHES PP-T1 (PowerPod T1) is een driefase alles-in-één batterij met ingebouwde hybride omvormer. Het systeem is modulair opgebouwd met 4,99 kWh per batterijmodule en schaalbaar van 9,98 kWh tot 29,9 kWh. De batterij wordt via Modbus RTU (RS-485) aangesloten op de Currentt Navigator.
De WHES PP-T1 heeft een ingebouwde hybride omvormer (5 - 13 kW). Er is geen aparte omvormer nodig en er wordt dus geen aparte omvormer aangemaakt in de Currentt Navigator configuratie.
⚙️ Hoe werkt het?
De WHES PP-T1 communiceert via Modbus RTU over een RS-485 verbinding. De Currentt Navigator leest de batterijdata uit (zoals laadstatus, vermogen en temperatuur) en stuurt het laad- en ontlaadgedrag aan. Doordat de omvormer is ingebouwd, wordt het gehele systeem via één Modbus-verbinding beheerd.
🧰 Benodigdheden
- Currentt Navigator Pro (met RS-485 Modbus aansluiting)
- WHES PP-T1 batterij
- RS-485 kabel (twisted pair, bijv. CAT5 of een geschikte 2-draads kabel)
1️⃣ Stap 1: WHES PP-T1 installeren
- Installeer de WHES PP-T1 volgens de meegeleverde installatiehandleiding
- Zorg dat het systeem is ingeschakeld en correct werkt
- Noteer het Modbus-adres van de batterij (standaard: 1)
2️⃣ Stap 2: RS-485 aansluiting maken

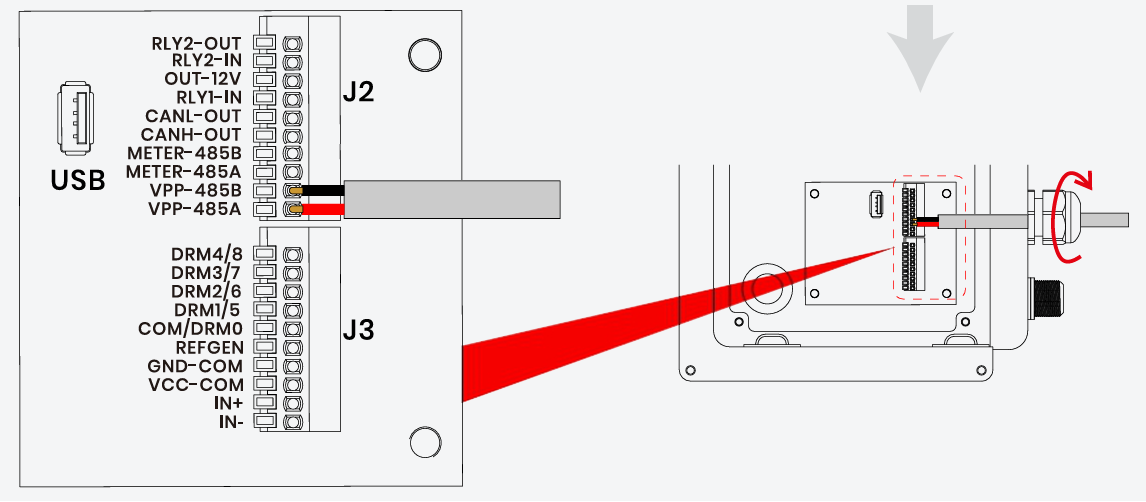

Sluit de Currentt Navigator aan op de VPP-485A en VPP-485B aansluitpunten van de WHES PP-T1.
- Sluit een RS-485 kabel aan op de VPP-485A (A) en VPP-485B (B) aansluitpunten van de WHES PP-T1
- Sluit het andere uiteinde aan op de RS-485 Modbus aansluiting van de Currentt Navigator
- Gebruik een twisted pair kabel voor een betrouwbare verbinding
- Houd de kabellengte zo kort mogelijk (maximaal 1000 meter)
Zorg ervoor dat VPP-485A op A en VPP-485B op B van de Currentt Navigator wordt aangesloten. Verwisseling van A en B leidt tot communicatiefouten.
3️⃣ Stap 3: Configuratie in de Currentt Navigator
Na het aansluiten van de RS-485 kabel moet de batterij worden toegevoegd in de Currentt Navigator.
Via de installatiehulp (aanbevolen)
- Klik op het instellingenicoon (rechtsbovenin het scherm)
- Kies Installatiehulp
- Volg de stappen op het scherm
Handmatig configureren
- Klik op het instellingenicoon (rechtsbovenin het scherm)
- Ga naar Componenten
- Klik op de + knop bij de sectie Batterijen
- Selecteer WHES
- Voer de verbindingsgegevens in:
| Parameter | Waarde |
|---|---|
| Verbinding | Modbus RTU (RS-485) |
| Modbus-adres | 1 (standaard) |
| Baudrate | 115200 |
| Databits | 8 |
| Pariteit | Geen (N / disabled) |
📋 Samenvatting instellingen
| Parameter | Waarde |
|---|---|
| Verbinding | RS-485 (Modbus RTU) |
| Protocol | Modbus RTU |
| Modbus-adres | 1 (standaard) |
| Baudrate | 115200 |
| Databits | 8 |
| Pariteit | Geen (N / disabled) |
🛟 Probleemoplossing
| Probleem | Mogelijke oorzaak | Oplossing |
|---|---|---|
| Geen verbinding | A en B verwisseld | Controleer de polariteit van de RS-485 aansluiting |
| Geen verbinding | Verkeerd Modbus-adres | Controleer het Modbus-adres van de batterij |
| Geen verbinding | Verkeerde baudrate | Controleer of de baudrate overeenkomt (standaard 115200) |
| Geen verbinding | Kabel te lang of beschadigd | Gebruik een kortere kabel of controleer op beschadigingen |
| Onbetrouwbare communicatie | Geen terminatie | Plaats een 120Ω terminatieweerstand aan het einde van de RS-485 bus indien nodig |
| Batterij reageert niet | Systeem niet ingeschakeld | Controleer of de WHES PP-T1 is ingeschakeld en operationeel is |
✅ Compatibele modellen
| Model | Omvormer | Capaciteit | Type |
|---|---|---|---|
| WH-TIA502 | 5 kW | 9,98 - 29,9 kWh | Driefase |
| WH-TIA602 | 6 kW | 9,98 - 29,9 kWh | Driefase |
| WH-TIA802 | 8 kW | 9,98 - 29,9 kWh | Driefase |
| WH-TIA103 | 10 kW | 9,98 - 29,9 kWh | Driefase |
| WH-TIA123 | 12 kW | 9,98 - 29,9 kWh | Driefase |
| WH-TIA133 | 13 kW | 9,98 - 29,9 kWh | Driefase |
Het systeem is modulair: elke batterijmodule (Myrtillo) heeft een capaciteit van 4,99 kWh. Er kunnen 2 tot 6 modules worden gestapeld per systeem. Door maximaal 5 systemen parallel te schakelen is het systeem schaalbaar tot 149,76 kWh.
📐 Specificaties
| Waarde | |
|---|---|
| Batterijtype | Li-ijzerfosfaat (LiFePO4) |
| Capaciteit per module | 4,99 kWh |
| Totale capaciteit | 9,98 - 29,9 kWh (2 - 6 modules) |
| Omvormer vermogen | 5 - 13 kW (afhankelijk van model) |
| Fasen | 3-fase (3/N/PE) |
| AC spanning | 230V / 400V |
| Levensduur | 6.000 cycli |
| Communicatie | RS-485 (Modbus RTU), WiFi (cloud/app) |
| Beschermingsgraad | IP65 (binnen- en buitenopstelling) |
| Bedrijfstemperatuur | -20°C tot +55°C (met ingebouwd verwarmingselement) |
| Geluidsniveau | < 25 dB |
| Afmetingen omvormer | 600 × 350 × 450 mm |
| Gewicht omvormer | 33 kg |
| Afmetingen batterijmodule | 600 × 350 × 305 mm |
| Gewicht batterijmodule | 57 kg |
| Garantie | 10 jaar |
