CT klemmen
Met een CT meter kun je energieverbruik meten door middel van CT-klemmen (stroomtransformatoren). De CT-klemmen worden om de stroomkabels geklemd en meten het stroomverbruik zonder dat er een directe elektrische verbinding nodig is. Dit maakt installatie eenvoudig en veilig, en is ideaal wanneer er geen ruimte is in de meterkast voor een DIN-rail meter.
⚙️ Hoe werkt het?
Een CT-klem is een stroomtransformator die om een stroomkabel wordt geklemd. De klem meet het magnetische veld rond de kabel en zet dit om in een klein stroomsignaal (in milliampères) dat evenredig is met de stroom door de kabel. De Currentt Navigator leest dit signaal uit en berekent hieruit het energieverbruik.
Een CT meter wordt samengesteld door één of meerdere CT-klemmen te configureren. Elke klem wordt toegewezen aan een fase (L1, L2 of L3) en aangesloten op een ingangskanaal van de Navigator.

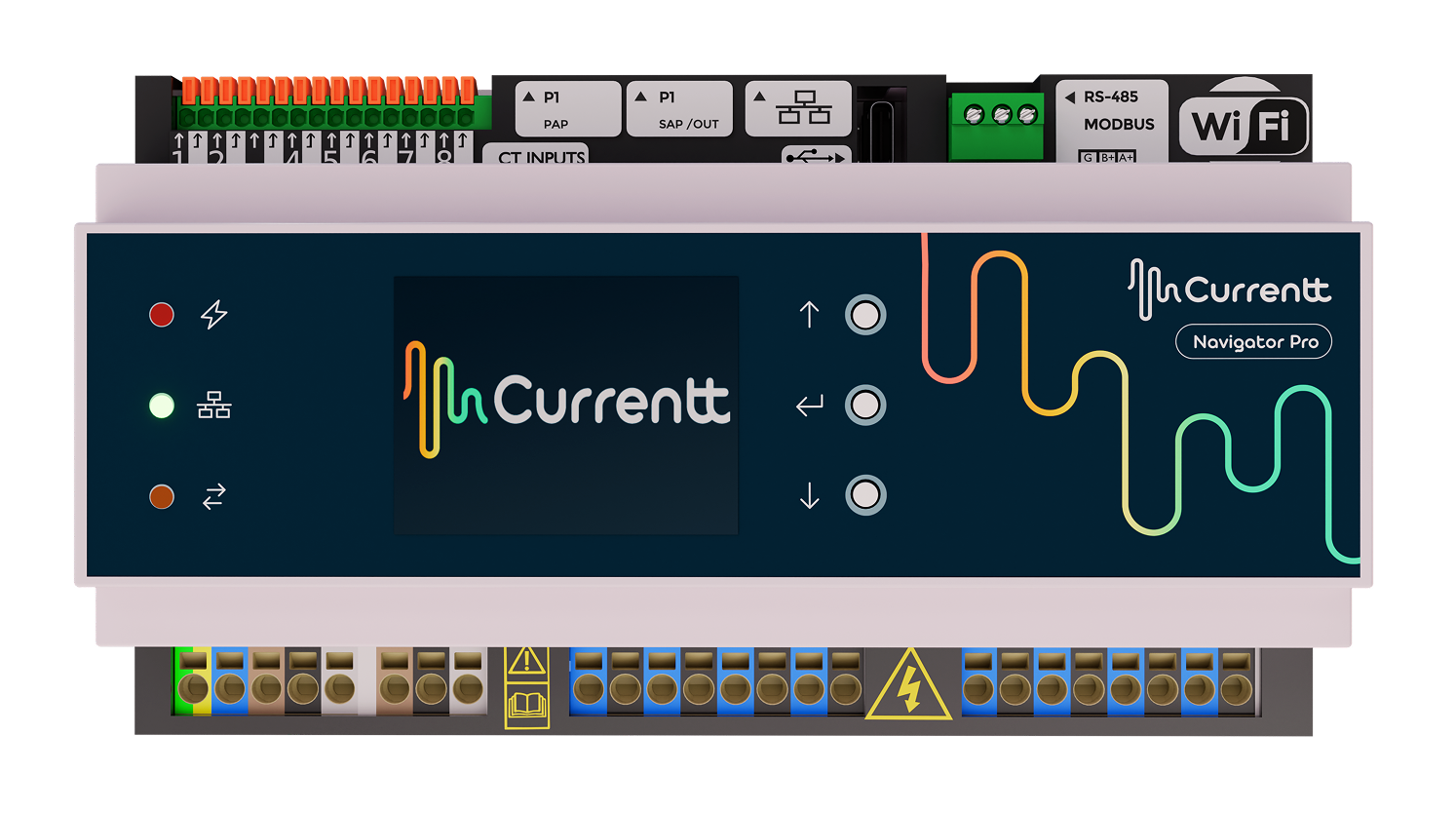

De Currentt Navigator heeft 8 ingangen voor CT-klemmen. Hiermee kun je bijvoorbeeld maximaal 8 enkelfasige meters configureren, of 2 driefase meters en nog 2 enkelfasige meters (2 x 3 + 2 = 8 kanalen).
🔌 Aansluiting en kleurcodes
Plaats de CT-klem met de pijl in de stroomrichting. De pijl bevindt zich aan de binnenzijde van de klem. Bij verbruikers (bijvoorbeeld een warmtepomp) wijst de pijl naar de warmtepomp. Bij opwekkers (bijvoorbeeld zonnepanelen) wijst de pijl naar de hoofdaansluiting.
| Draadkleur CT-klem | Aansluiting Navigator |
|---|---|
| Rood of Zwart | Zwart (zwarte aansluiting) |
| Wit | Wit (witte aansluiting) |
Sommige van de ondersteunde CT-klemmen hebben een rode en een witte draad. Sluit deze als volgt aan op de CT-ingangen van de Currentt Navigator.
Zit de klem verkeerd om? De richting kan ook softwarematig worden omgekeerd via de optie Klemrichting omkeren.
De draden van de CT-klem dienen te worden aangesloten op de Navigator voordat de klem over de te meten geleider wordt geplaatst. Plaats nooit een CT-klem over een geleider waarbij de draden niet zijn aangesloten.
✅ Ondersteunde CT-klemmen
| Model | Maximaal te meten stroom | Uitgangssignaal |
|---|---|---|
| SCT-010 | 80A | 40mA |
| SCT-016 | 120A | 40mA |
| ESCT-TA16 | 120A | 40mA |
| SCT-T10 | 80A | 26.6mA |
Je kunt niet zomaar elke CT-klem gebruiken. Alleen onderstaande modellen worden ondersteund. Elk nieuw type CT-klem moet door Currentt worden gekalibreerd voordat het gebruikt kan worden. Neem contact op met Currentt als je een ander type wilt gebruiken.
De SCT-010 die door Currentt wordt geleverd is aangepast met een extra lange draad (1 meter) en gestripte en vertinde draadeinden voor makkelijke installatie.
📋 Configuratie
Opties voor de CT meter
Bij het configureren van een CT meter zijn de volgende opties beschikbaar:
Naam
Geef de meter een herkenbare naam. Dit helpt bij het identificeren van de meter in het overzicht, vooral wanneer er meerdere meters zijn geconfigureerd.
Icoon
Kies een icoon voor de meter. Dit icoon wordt getoond in het overzicht en helpt om de meter visueel te onderscheiden.
Meetbereik per fase
Stel het meetbereik per fase in. Dit komt overeen met de maximale stroom die de gebruikte CT-klem kan meten. Wanneer een meetbereik is opgegeven, kan het systeem de belasting van de meter weergeven in een visuele gauge.
Modus
Bepaal wat de meter meet. De volgende modi zijn beschikbaar:
- Verbruik en opwek meten — De meter meet zowel energieverbruik als energieopwek. Dit is de standaard instelling.
- Alleen verbruik meten — De meter meet alleen verbruik. Opwek wordt genegeerd.
- Alleen opwek meten — De meter meet alleen opwek. Verbruik wordt genegeerd.
- Als PAP gebruiken — Gebruik deze meter als een PAP (Primair Allocatiepunt). Deze optie is van toepassing wanneer de meter wordt gebruikt om de hoofdaansluiting te meten.
Fasen (L1, L2, L3)
Selecteer welke fasen deze meter moet meten. Je kunt één, twee of alle drie de fasen selecteren, afhankelijk van de installatie. Voor een enkelfase-aansluiting selecteer je alleen L1. Voor een driefase-aansluiting selecteer je L1, L2 en L3.
Som van de fasen meten
Wanneer deze optie is ingeschakeld, bepaalt het totaal van alle fasen of er energie wordt verbruikt of opgewekt. Dit is de standaard instelling.
Wanneer deze optie is uitgeschakeld, worden opwekkende fasen apart geteld als productie en verbruikende fasen apart als verbruik. Dit is handig wanneer je nauwkeurig onderscheid wilt maken tussen verbruik en productie per fase.
Enkele CT-klem gebruiken
Als de belasting op de individuele fasen die door deze meter worden gemeten altijd gelijk is, kun je één enkele klem gebruiken in plaats van een aparte klem per fase. De meting van die ene klem wordt dan gebruikt voor alle geselecteerde fasen.
Opties per CT-klem
Elke CT-klem heeft de volgende instellingen:
Ingangskanaal

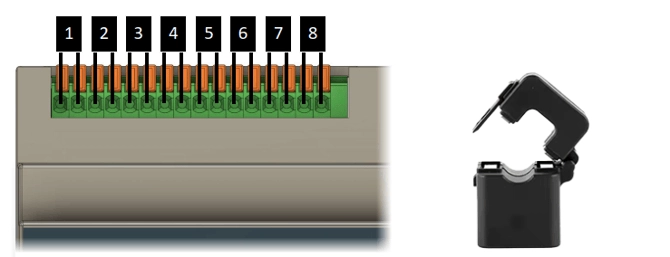

Selecteer het ingangskanaal van de Currentt Navigator waarop de CT-klem is aangesloten. Er zijn 8 ingangen beschikbaar. Elk kanaal komt overeen met een fysieke aansluiting op de Navigator. De ingangskanalen voor CT-klemmen bevinden zich aan de linkerbovenzijde van de Navigator.
CT-klem type
Selecteer het type CT-klem dat wordt gebruikt. De beschikbare opties zijn de ondersteunde modellen uit de tabel hierboven. Het is belangrijk om het juiste type te selecteren, omdat de Navigator hiermee de juiste omrekenfactor toepast.
Klemrichting omkeren
Schakel deze optie in als de CT-klem in de verkeerde richting om de kabel is geplaatst. Wij adviseren om de klem te plaatsen met de pijl in de stroomrichting. De pijl bevindt zich aan de binnenzijde van de klem. Als de klem per ongeluk omgekeerd is geplaatst, kun je dit softwarematig corrigeren in plaats van de klem fysiek om te draaien.
Meerdere kabelwindingen
Schakel deze optie in als je de nauwkeurigheid wilt verbeteren door de kabel meerdere keren door de CT-klem te voeren. Door de kabel meerdere keren door de opening van de klem te halen, wordt het gemeten signaal versterkt. Dit verhoogt de nauwkeurigheid van de meting, maar het maximaal te meten vermogen wordt lager.
🔧 Probleemoplossing
| Probleem | Mogelijke oorzaak | Oplossing |
|---|---|---|
| Geen meting | Geen ingangskanaal geselecteerd | Controleer of het juiste ingangskanaal is geselecteerd in de klem-instellingen |
| Geen meting | CT-klem niet aangesloten | Controleer of de CT-klem correct is aangesloten op de Navigator |
| Negatieve waarden | Klem in verkeerde richting | Schakel de optie "Klemrichting omkeren" in, of draai de klem fysiek om |
| Onnauwkeurige meting | Verkeerd klemtype geselecteerd | Controleer of het juiste CT-klem type is geselecteerd |
| Onnauwkeurige meting bij lage stromen | Signaal te zwak | Gebruik de optie "Meerdere kabelwindingen" om het signaal te versterken |
