Eastron SDM54 energiemeter
Deze handleiding beschrijft hoe je een Eastron SDM54 driefase energiemeter voor DIN-rail montage (3TE) aansluit op de Currentt Navigator via Modbus RTU over RS485.
De Eastron SDM54 is een driefase energiemeter voor DIN-rail montage. De meter communiceert via Modbus RTU over RS485.
Zorg ervoor dat elk apparaat op de RS485-bus een uniek Modbus-adres heeft.
🔌 Meter aansluiten
De meter wordt via een twisted pair datakabel (bijvoorbeeld CAT5 of CAT6 UTP) verbonden met de Currentt Navigator. De kabel bevat twee signaallijnen (A+ en B-) en optioneel een ground-aansluiting. Gebruik altijd een getwist aderpaar voor de signaallijnen — de verdraaiing onderdrukt elektromagnetische storing (EMI) en is essentieel voor een betrouwbare RS485-verbinding.
De RS485-aansluiting bevindt zich aan de onderkant van de meter en bestaat uit twee schroefklemmen:

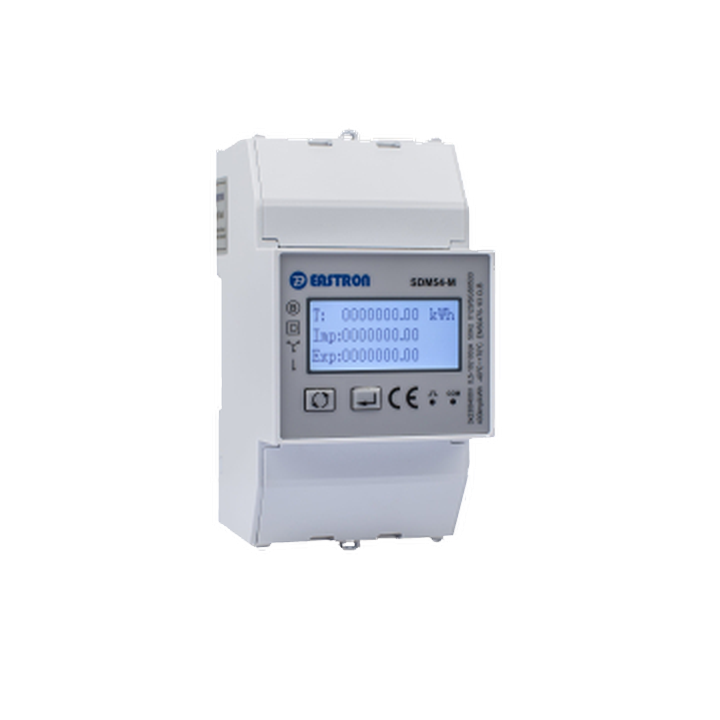

Eastron SDM54 driefase energiemeter
| Klem | Functie | Beschrijving |
|---|---|---|
| A+ | TX+/RX+ | Data lijn A (positief) |
| B- | TX-/RX- | Data lijn B (negatief) |
Kabel aansluiten
Gebruik een standaard CAT5 of CAT6 (UTP) kabel. Knip aan de meterzijde de RJ45 connector af en strip de individuele draden.
Gebruik altijd een twisted pair (getwist aderpaar) voor de A- en B-signaallijnen. De verdraaiing van het aderpaar onderdrukt elektromagnetische storing (EMI) en is essentieel voor een betrouwbare RS485-verbinding, zeker over langere afstanden.
| Draadkleur (T-568B) | Meter klem | Currentt Navigator pin |
|---|---|---|
| Blauw | A+ | A+ |
| Blauw/wit | B- | B- |
Sluit de ground aan een zijde aan: of aan de Currentt Navigator, of aan de meter -- maar nooit aan beide kanten. Het verbinden van ground aan beide zijden kan een aardlus veroorzaken, wat leidt tot communicatiestoringen of schade aan de apparatuur.
Bustopologie
Gebruik bij voorkeur een daisy-chain (serie) topologie. Bij korte afstanden (< 25 meter) werkt een ster-topologie vaak ook. Sluit maximaal 32 apparaten aan op één RS485-bus. Plaats een afsluitweerstand van 120 Ohm aan beide uiteinden van de bus.
De Currentt Navigator heeft een ingebouwde afsluitweerstand die softwarematig in- of uitgeschakeld kan worden. Standaard staat deze aan.
⚙️ Configuratie in de Currentt Navigator
Na het fysiek aansluiten van de meter, moet het apparaat worden toegevoegd in de Currentt Navigator. Dit kan op twee manieren:
Via de installatiehulp (aanbevolen)
- Klik op het instellingenicoon (rechtsbovenin het scherm)
- Kies Installatiehulp
- Volg de stappen op het scherm
De installatiehulp begeleidt je stap voor stap door het volledige configuratieproces.
Handmatig configureren
- Klik op het instellingenicoon (rechtsbovenin het scherm)
- Ga naar Componenten
- Klik op de + knop bij de sectie Meters
- Selecteer Eastron
- Kies het model SDM54
- Geef aan wat de meter gaat meten:
- Consumptie en opwek — de meter meet zowel verbruik als teruglevering (bidirectioneel)
- Alleen consumptie — de meter meet uitsluitend verbruik
- Alleen opwek — de meter meet uitsluitend opwek (bijvoorbeeld achter een omvormer)
- Geef aan op welke fasen de meter is aangesloten (L1, L2 en/of L3)
- Kies bij het onderdeel Communicatie voor RS-485
- Stel de communicatie-parameters in. De standaardinstellingen van de meter zijn al vooraf ingevuld in de Navigator (zie samenvatting instellingen)
Extra opties
- Meetbereik: Geef indien mogelijk het meetbereik op in ampère dat gemeten gaat worden.
- Meterrichting omkeren: Indien de meter fysiek in de verkeerde richting is geplaatst, kan de meetrichting in de software worden omgekeerd. Dit voorkomt dat de meter verbruik als opwek registreert (of andersom) zonder de meter fysiek om te draaien.
- Gebruik als PAP: Deze meter kan ook worden gebruikt om de hoofdaansluiting (PAP, primair allocatiepunt) te meten. Selecteer in dat geval de optie "Gebruik als PAP" tijdens de configuratie.
📋 Samenvatting instellingen
| Parameter | Waarde |
|---|---|
| Type | Driefase energiemeter (DIN-rail) |
| RS485 klemmen | A+ en B- (2 schroefklemmen) |
| Protocol | Modbus RTU |
| Modbus-adres | 1 (standaard, instelbaar 1-247) |
| Baud Rate | 9600 |
| Data Bits | 8 |
| Parity | None |
| Stop Bits | 1 |
| Kabel | CAT5/CAT6 UTP (twisted pair) |
🛟 Probleemoplossing
| Probleem | Mogelijke oorzaak | Oplossing |
|---|---|---|
| Geen communicatie | Verkeerde bedrading A/B | Wissel de A en B draden om |
| Geen communicatie | Verkeerd Modbus-adres | Controleer of het adres overeenkomt in meter en Navigator |
| Geen communicatie | Meter niet herstart na wijziging | Onderbreek de voeding kort en wacht tot de meter opnieuw is opgestart |
| Geen communicatie | Verkeerde baud rate | Zorg dat de baud rate 9600 is aan beide kanten |
| Intermitterende communicatie | Slechte kabelverbinding | Controleer of draden goed vastzitten in de schroefklemmen |
| Intermitterende communicatie | Geen twisted pair gebruikt | Gebruik een getwist aderpaar voor de A- en B-lijnen |
| Intermitterende communicatie | Ontbrekende afsluitweerstand | Plaats een 120 Ohm weerstand aan beide uiteinden van de bus |
| Intermitterende communicatie | Ster-bedrading bij lange afstanden | Gebruik bij voorkeur daisy-chain topologie, of verkort de kabelafstand (< 25 meter) |
